ユーザーニーズにあわせたカスタマイズが可能なNC機です。
 小型NC アーチ
3軸加工機、4軸加工機、５軸加工機
|
| |
ARCH4号機  |
●ユーザーニーズにあわせたカスタマイズが可能なNC機です。
●X、Y、Z、A軸は４軸同時制御、B軸はﾌﾟﾛｸﾞﾗﾑによる任意の角度指令ができます。
●安定した精度を提供する高精度級のﾎﾞｰﾙスクリュー、リニアガイドを採用しています。
●全軸に高速運転が可能なフィードバック機能付きACサーボモーターを装備しています。
●新開発のNC制御機は豊富な機能をシンプルオペレションでご利用いただけます。
●お求め易い価格で用途に応じた最適のカスタマイズマシーンを実現します。
●特殊な治具類や外部機器接続用インターフェイスなどの設計、製作も承ります。
社内にて動作試験状況
燃料電池展 出展状況
|
 |
●カタログのダウンロードはこちら
|
| 基本仕様 |
| 基本軸寸法 |
X軸400㎜ Y軸300㎜ Z軸150㎜ |
| 各軸モータ |
X軸200W Y軸200W Z軸200ｗブレーキ付 |
| 機械寸法 |
Ｄ920㎜ Ｗ740㎜ Ｈ840㎜ （Ｙ軸300㎜、カバーなしの場合） |
| 機械重量 |
約110ｋｇ（Ｙ軸300㎜、カバーなしの場合） |
| インターフェイス |
ＬＡＮ、ＲＳ232Ｃ、ＦＤＤ、ＤＩ/Ｄ０ |
| プログラム |
Ｇコード |
| メモリー |
256ＭＢ |
|

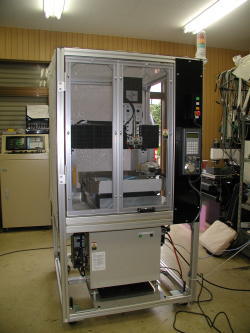

ARCH５号機
(カバー付）
|
| カスタマイズ例 |
軸寸法
|
Y軸 300-1000㎜ |
| Z軸 100-180㎜ |
| A軸、B軸 |
直線/回転 選択 |
| 主 軸 |
高速主軸 60000RPM（350W) |
| 自動工具交換主軸 50000RPM（350W) 工具ホルダー６本 |
| 高速トルク出力タイプ主軸（400ｗ、750W,1KW等 各種） |
| タッピング主軸 |
| CO2レーザ－ |
| 高周波カッター |
| 高精度タッチプローブ |
| 非破壊検査用プローブ |
| クーラント |
循環式切削油/水供給装置 |
| エアーブロー/オイルミスト |
| 安全カバー |
フルカバー/一部カバー/カバーなし |
| ワークテーブル |
Tスロットテーブル/バキュームテーブル/回転テーブル |
| 電源 |
AC100V/AC200V/他 |
ARCH1号機
ロングタイプ |
ARCH2号機
|
ARCH2号機 |
 ARCH4号機
機械要素展 出展状況 |
ARCH4号機
燃料電池展 出展状況 |
|
 |
 |
|
ARCH4号機
総合検査機器展 出展状況 |
|
※外観及び仕様を予告無く変更する場合があります。
※本文に記載されている用語及び製品名は、各社の商標または登録商標です。
|
|
